はじめに
今回は FT232RNL と MAX485ED を基本とし、秋月の45基板用アクリルパネルに収まるような Open DMX USB を作成した。

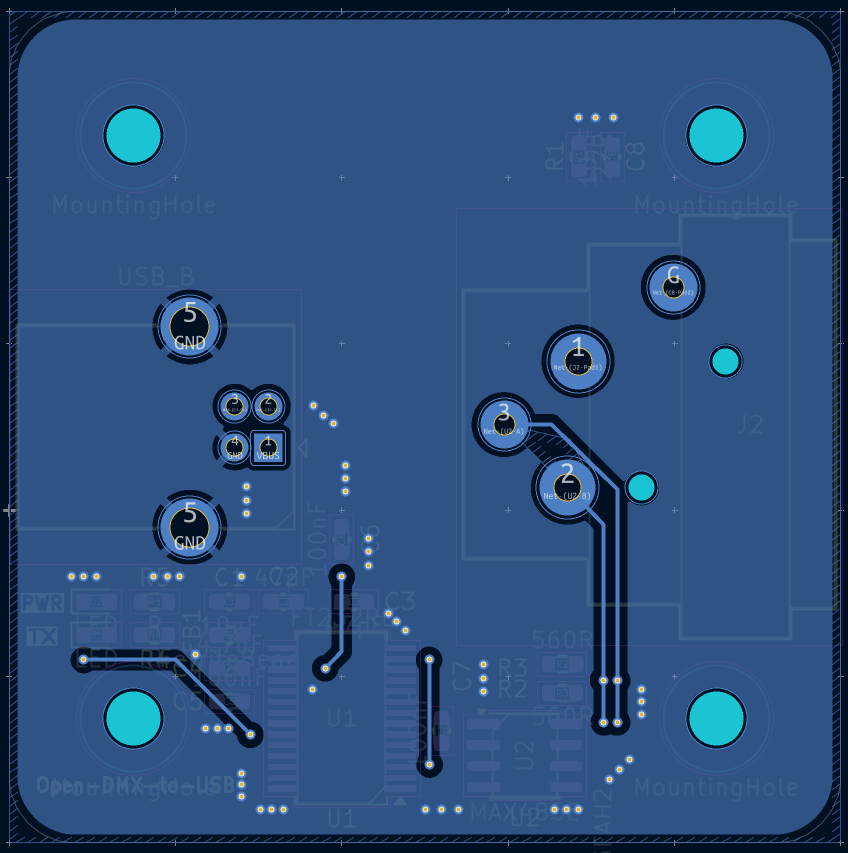

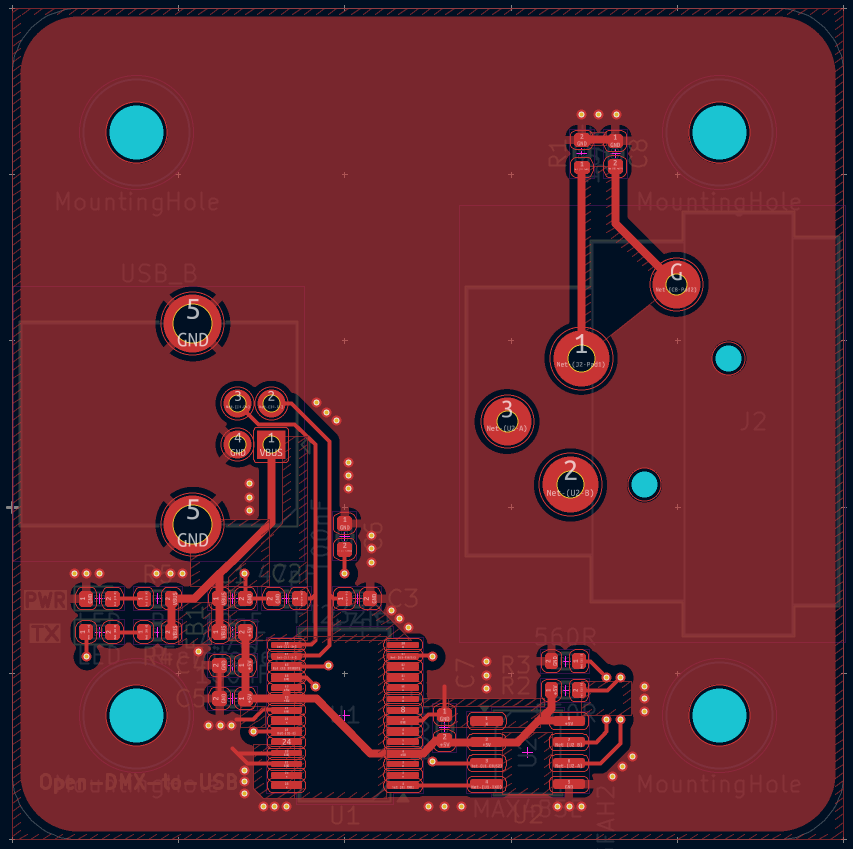

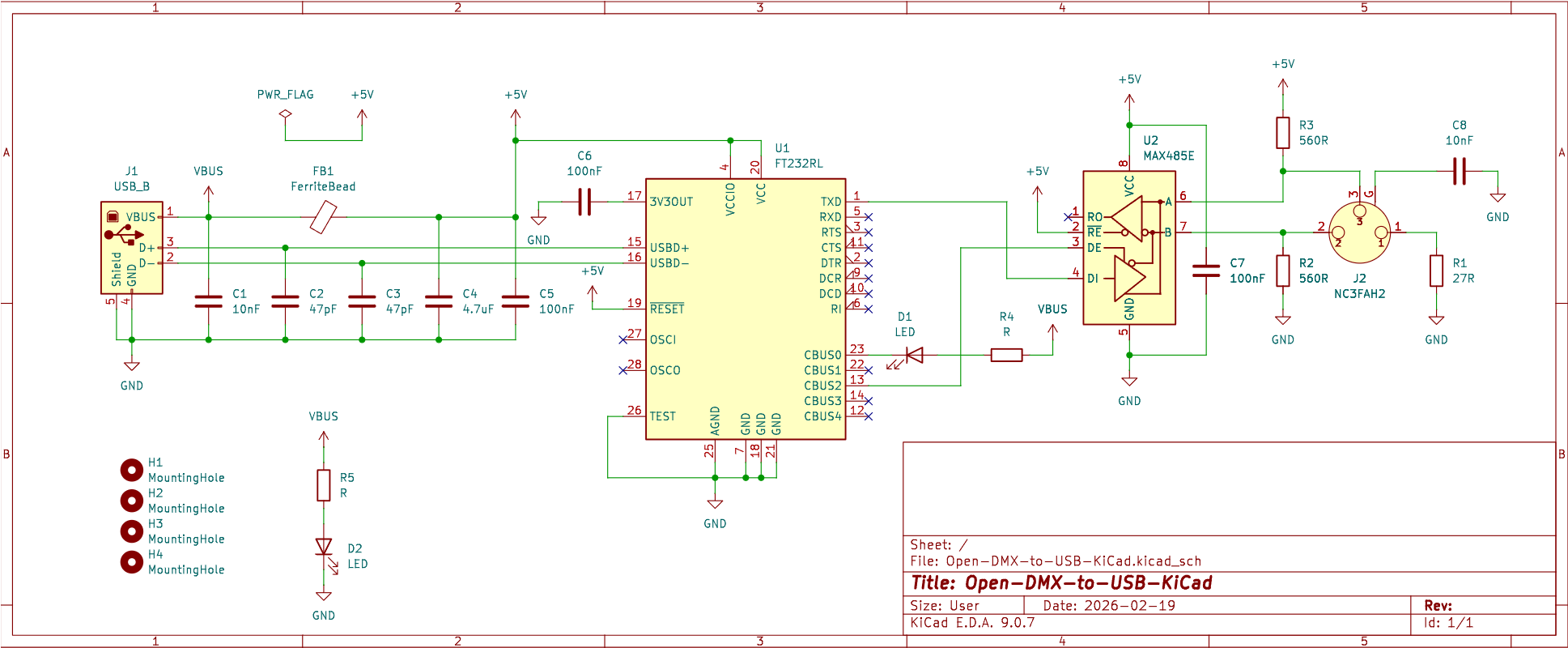

KiCadでの設計
今回は FT232RNL と MAX485ED を用い、秋月の45基板用アクリルパネルに収まるように基板の設計を行った。 回路は主に参考資料のデータシートを基に配線を行った。

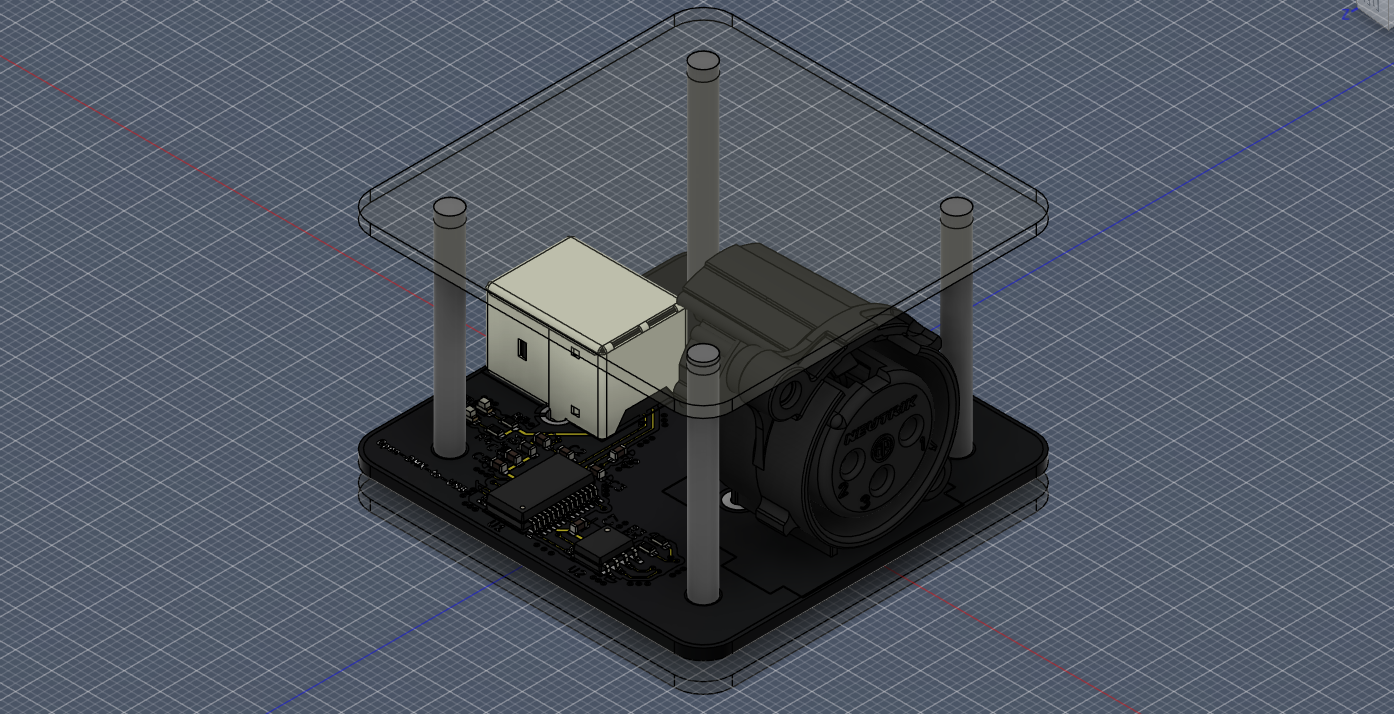

Autodesk Fusion でのプレビュー
今回は秋月の45基板用アクリルパネルで基板を挟むため、事前にKiCadから基板データを .step ファイルで書きだしイメージを確認した。
JLCPCB への基板の発注

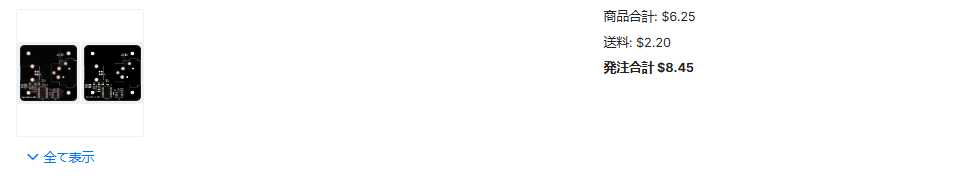

JLCPCBへ基板の発注を行った。そのうち2枚はPCBAまで依頼した。

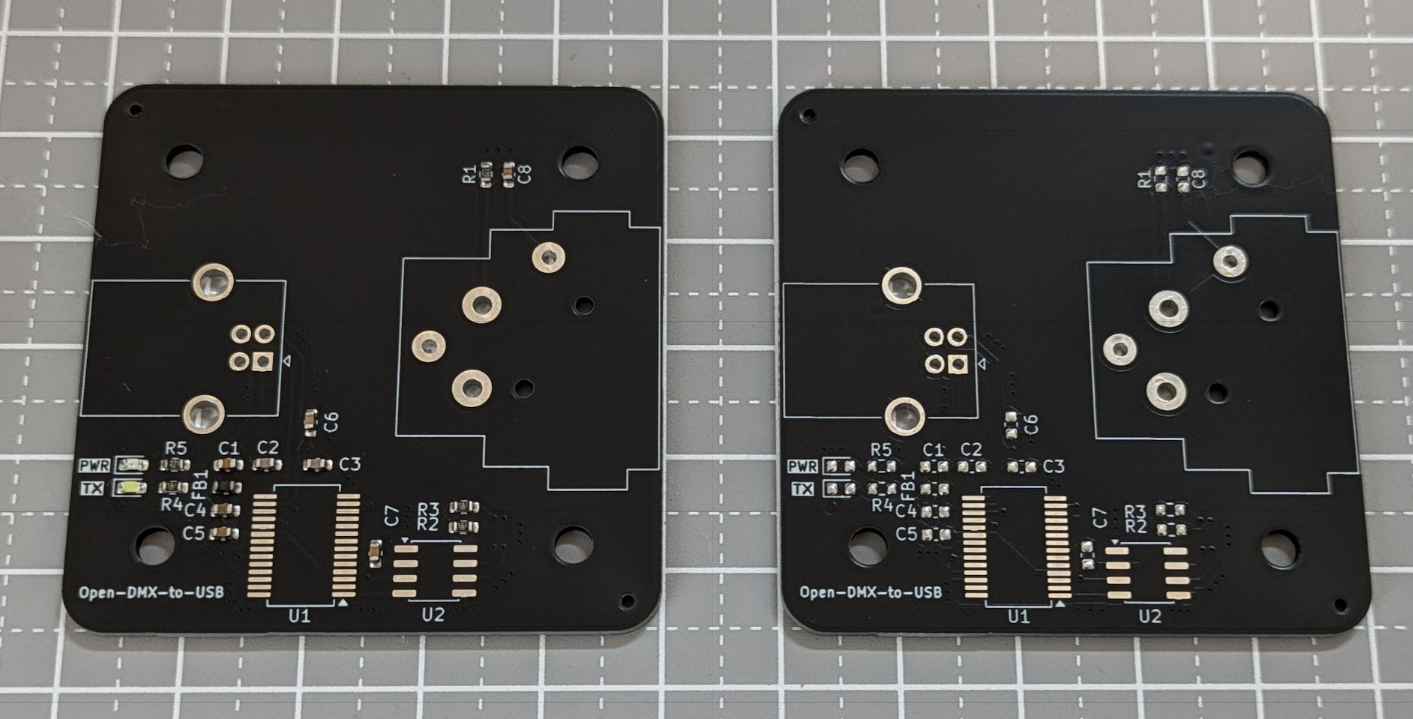

到着した基板↓ 1608の抵抗やチップコンデンサーは実装してもらった。
部品の収集
JLCPCBのPCBAで実装してもらった部品以外は秋月電子通商、千石電商等で部品を調達した。
| 部品名 | URL |
|---|---|
| FT232RNL | https://akizukidenshi.com/catalog/g/g118243/ |
| MAX485ED | https://akizukidenshi.com/catalog/g/g116568/ |
| 基板取付用USBコネクター(Bタイプ メス) | https://akizukidenshi.com/catalog/g/g100161/ |
| 45基板用アクリルパネル(アクリル板) スモーク | https://akizukidenshi.com/catalog/g/g112444/ |
| 六角黒ジュラコンスペーサー(オス-メス) M3×30mm | https://www.sengoku.co.jp/mod/sgk_cart/detail.php?code=EEHD-0S6M |
| 六角黒ジュラコンスペーサー(メス-メス) M3×5mm | https://www.sengoku.co.jp/mod/sgk_cart/detail.php?code=EEHD-0S68 |
| キャップねじ M3×15 | https://www.sengoku.co.jp/mod/sgk_cart/detail.php?code=EEHD-6DXL |
| NC3FAH2-D | https://www.tomoca.co.jp/brand/neutrik/neu_rec_xlr/nc3fah2-d/ |
組み立てと動作テスト

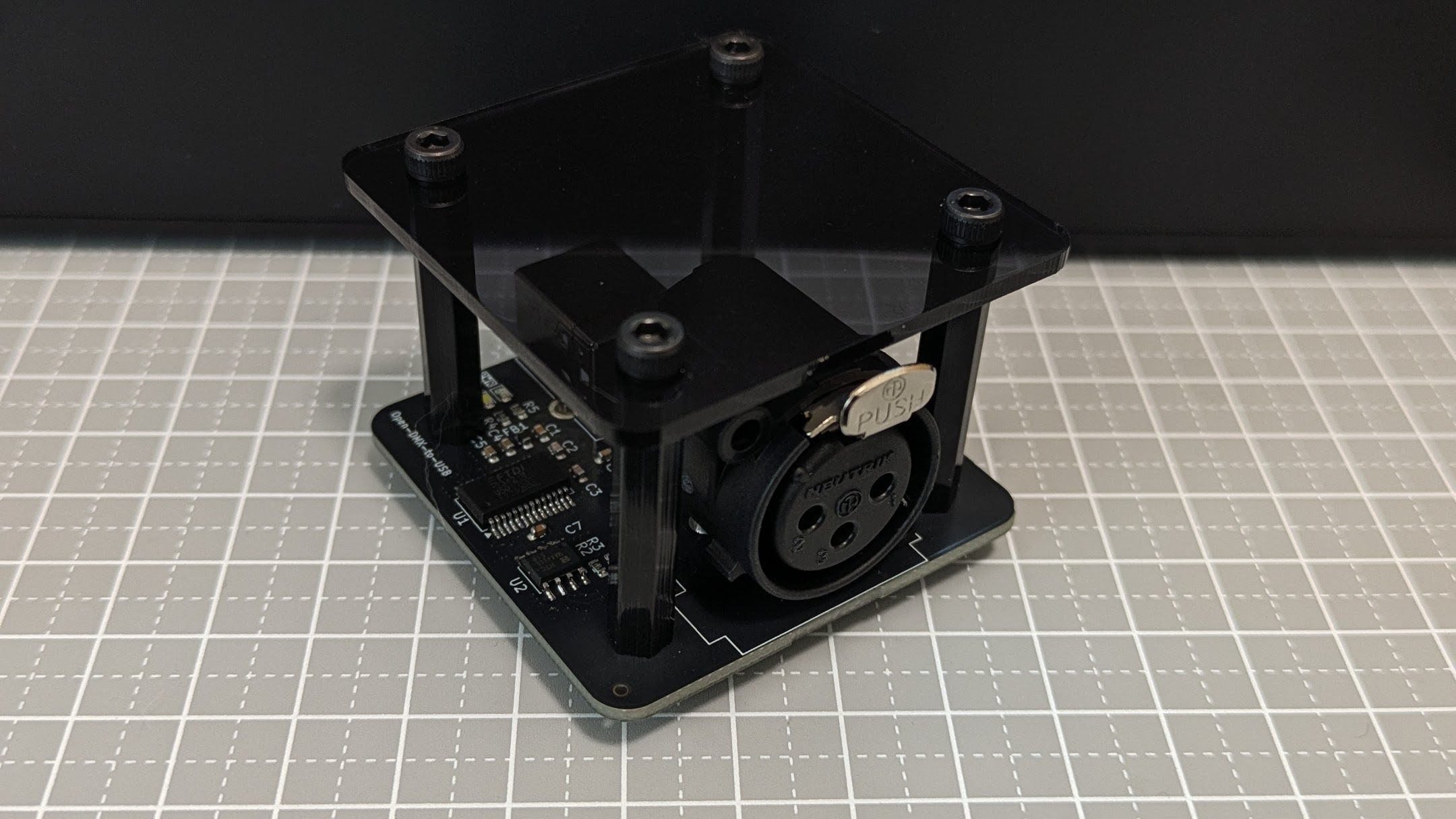

部品を実装し、組み立てを行った。

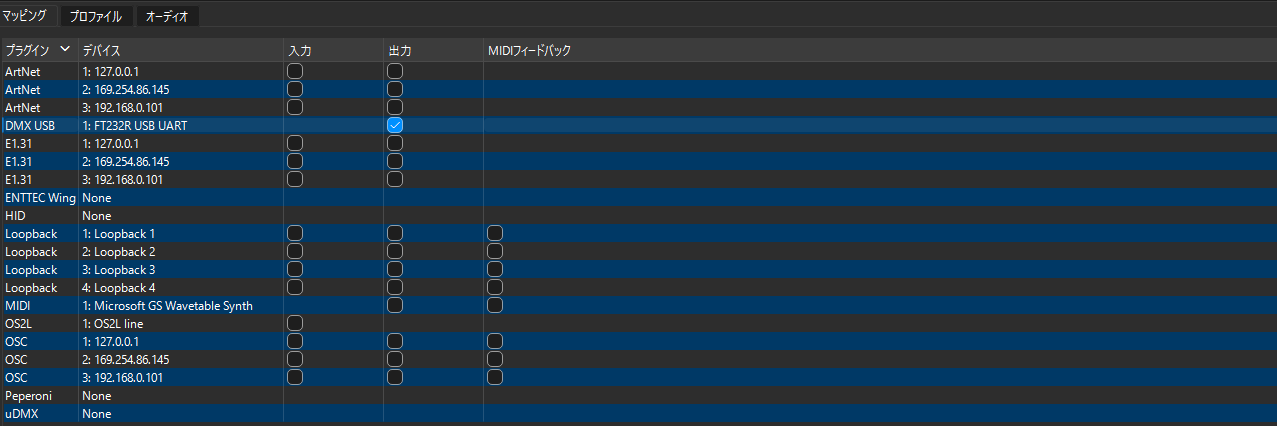

動作確認はQLC＋を利用した。

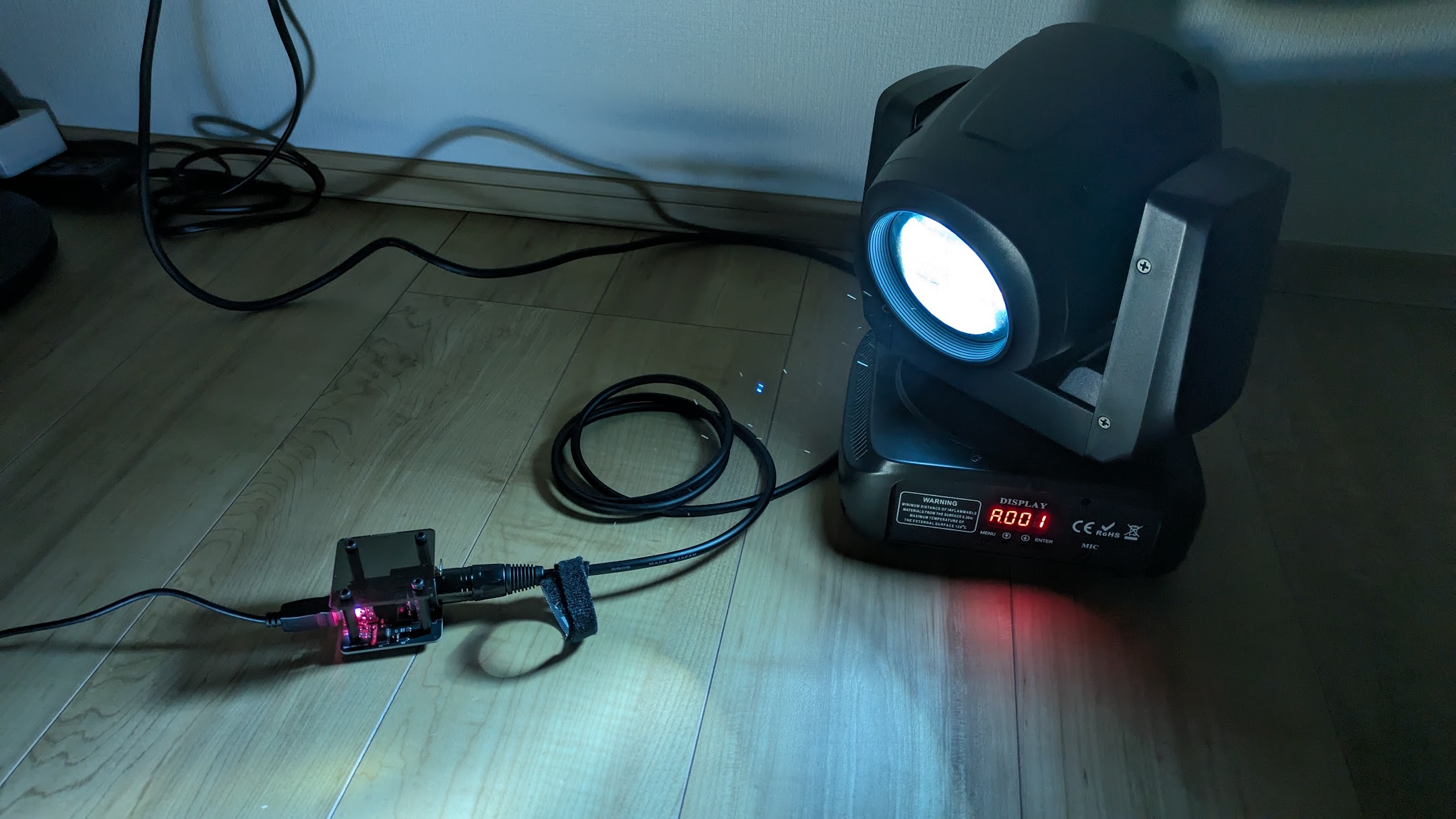

実際の灯体を使用して動作確認を行った。
